云南甲方热浸锌桥架技术要求标准

一云南热浸锌电缆桥架技术要求

1.1 应遵循的主要标准

JB/T10216-2013     电控配电用电缆桥架

CECS3191     钢制电缆桥架工程设计规范

GB 700        普通碳素结构钢技术条件

GB71          普通碳素结构钢铆螺用热轧圆钢技术条件

GB/T1408      固态绝缘材料电气强度试验方法工频下的试验

GB/T1408      固态绝缘材料体积电阻率和表面电阻率试验方法

GB5117        碳钢铆焊

GB1720        漆膜附着力测定法

GB1764        漆膜厚度测定法

GB/T2423.4     电子电工产品基本试验环境规程试验Db：交变湿热试验方法

GB/T2423.17    电子电工产品基本试验环境规程试验Ka：盐雾试验方法

GB9978        建筑构件耐火试验方法

GB50205       钢结构工程施工及验收规范

JGJ82          钢结构高强度螺栓连接的设计施工及验收规范

GB/T11253      碳素钢和低合金结构冷轧薄钢板和钢带

JB/T6743        户内户外钢制电缆桥架防腐技术要求

QB/T1453       电缆桥架

1.2环境条件:

安装地点：户内及户外

海拔高度：2500m

高度环境温度：+45℃

低温环境温度：-12.4℃

最高月平均相对湿度：90%（25℃）

最大日温差：25℃

相对湿度。日平均不大于95%月平均不大于90%

地震强度8度    水平加速度：0.1g    垂直加速度：0.45

1.3电缆桥架技术要求:

执行的标准规范

电缆桥架制造、试验和验收应符合但不限于如下标准：

GB50217-2007《电力工程电缆设计规范》

GB/T 708-2006    《冷轧钢板和钢带的尺寸、外形、重量及允许偏差》

GB912-2008  《碳素结构钢和低合金结构钢热轧薄钢板和钢带》

GB1804      《未注公差尺寸的极限偏差》

GB/T11253-2007《碳结构钢和低合金结构钢冷扎薄板及钢带》

企业必须按ISO9000系列标准组织生产，对产品生产过程进行严格的质量控制。

1.4技术条件

1）基本要求

最高工作电压：10千伏

防火熔点：600℃～1080℃

接地保护：桥架连接处距端部15cm的两点间通过30A电流所测定电阻不得超过0.00033Ω。

2）材料要求

钢制桥架用材料应符合下列规定：

A、材质：冷扎钢板，厚度见表1。

表1 冷扎钢板厚度表

B、工艺：热浸镀锌：≥65μm；涂色：涂层色泽均匀，不得有露底、起泡、斑点等缺陷；附着力： 20年内不脱落；加工精度：未注公差尺寸的极限偏差不大于GB1084规定的H（h）15级。

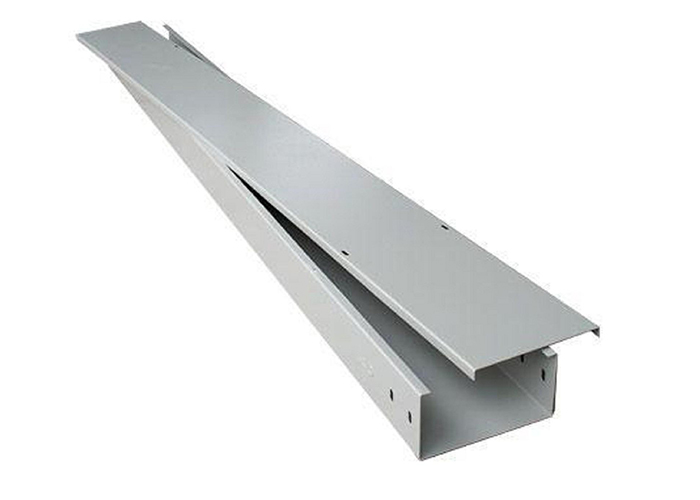

阻燃桥架应符合下列规定：采用线槽式全密封阻燃桥架。采用钢制全密封槽式桥架，热浸镀锌、内衬有机阻燃板。内衬有机阻燃板的理化指标不低于表2。

表2内衬有机阻燃板的理化指标

C、技术要求

桥架的结构及其承载能力应符合下列要求：

①荷载等级：在支承跨距为2m，按简支架计算的条件下，托盘、梯架的额定均布荷载分为五级，应符合表3的规定。

表3桥架的承载等级

②托盘、梯架、支吊架的结构应满足强度、刚度及稳定性的要求。

③托盘、梯架承载能力，应按荷载试验的规定予以验证。荷载试验中侧边开始出现失稳或最初产一永久变形均布荷载为破坏荷载。破坏荷载除以安全系数1.5的值为许用均布荷载，该值不应小于相应荷载等级所规定的额定均布荷载。

④制造厂应给出各种型式规格的托盘、梯架的不同支吊跨距与许用均布荷载的关系曲线或数据表。

⑤制造厂应给出各种型式规格的托盘、梯架的不同支吊跨距时，其许用均布荷载与挠度的关系曲线或数据表。

⑥托盘、梯架直通在承受额定均布荷载时的相对挠度不宜大于1/150。

⑦各种型式的支、吊架，应能承受托盘、梯架相应规格、层数在支承跨距内的总荷载。

⑧悬臂支架的托臂，在承受托盘，梯架额定荷载时的最大挠度值与其长度之比，不应大于1/100。

⑨连接板、连接螺栓等受力附件，应与托盘、梯架、支吊架等本体结构强度相适应。

按工程要求，支吊架可采用钢制，钢制支吊架的材质及表面处理，应符合《钢制电缆桥架工程设计规范》CECS31：91的有关规定。

连接用螺栓、螺母、垫圈、自攻螺丝等紧固件，可采用碳钢或不锈钢材质，其技术质量应符合国家现行有关标准。碳钢制紧固件表面应经达克罗防腐处理，其技术质量应符合国家现行有关标准。

焊接应符合下列要求：

①钢制支吊架应采用手工电弧焊.

②焊缝表面应平滑均匀，焊缝不应有漏焊、裂纹、烧穿、未熔合、表面气孔、焊瘤等缺陷，焊缝咬边深度不大于0.5mm。

铆接应紧密牢固，不应错位、偏斜、裂纹等缺陷。铆钉头不应有能损伤电缆的突起毛刺。

桥架的尺寸允许偏差应符合下列规定：

①直通的单件长度偏差:当长度为2、3m时，±3mm；当长度为6m时，±4mm。

②直通、弯通的宽度偏差：宽度不大于400mm时，±2mm；宽度大于400mm时，±3mm。

③其它构件的尺寸偏差:按《一般公差  线性尺寸的未注公差》GB/T1804标准C级的规定。

桥架表面应平整、光洁，工作表面不应有损伤电缆绝缘层的毛刺、锐边等缺陷。

桥架端部相连接处的电阻值应不大于0.00033Ω。

D、试验方法

原材料应按供方质量证明书检查，必要时可做抽检试验。

荷载试验及挠度测试符合规定。

表面涂层性能试验，应符合下列要求：

附着力：按《机械产品表面防护层质量分等分级》JB/T8595标准。

边角覆盖率：按《电工绝缘粉末试验方法》GB6554标准。

钢制件表面镀锌层性能试验，应符合《钢制电缆桥架工程设计规范》CECS31：91的有关规定。

投标人须在货物交付时提供试验报告。

E、安装金具

桥架供货方应配套提供安装金具及为保证良好接地连接相临桥架的软铜线，安装间距暂按2m考虑。

1.5品质要求

电缆桥架推荐采用沈阳泰丰、大连奥美特、七彩亚特或同档次质量水平产品。
