云南电缆桥架折弯计算方式及制作方法

云南电缆桥架折弯计算方式及制作方法，一般来说都不明白，如下图AB为爬坡的高度,DC为桥架自身高度。如何算出AF{边到边}和AC{切割面边到中}的距离？

{我就简单画了这一幅不太规范的图，如果大家看不明白，可以自己画出来，公式如下}

计算公式是角度为30度时 AF=2AB AC=0.267DC

45度时 AF=1.414AB AC=0.414DC

60度时 AF=1.154AB AC=0.577DC

90度时 AF=1AB AC=1DC

昆明桥架厂提醒大家在计算的时候可以选择四舍五入的方法，只要记好公式，即使你没学过函数，在工作中你照样是技术能手

在桥架折弯计算尺寸的时候，上下弯不要忘记加上桥架的高度，左右弯加上桥架的宽度，实际操作以现场为准，学会灵活应用

还有大家有时候会关心折弯后的长度是多少，假设桥架为2米，说一下公式，同如上图

30度 2000-0.267AB-2AC

45度 2000-0.414AB-2AC

60度 2000-0.577AB-2AC

90度 2000-1AB-2AC

举例说明：假设桥架2米宽200mm高100mm，需要折100mm，以常用的45度为例

上下折弯尺寸是 2000-0.414*100-2{0.414*100}=1875.8mm

左右折弯尺寸是 2000-0.414*100-2{0.414*200}=1793mm

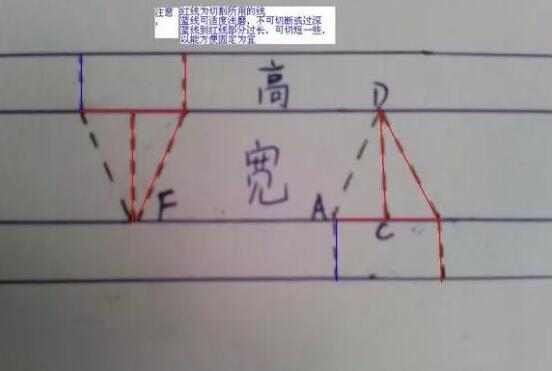

画的不很标准，将就着看吧
