电缆桥架安装规范

     电缆桥架在中我国的使用只有十多年，在国外发达国家已经几十年了。在机房项目中，与昂贵、高科技的硬件和软件相比，桥架线槽非常微不足道，很少受到关注，但它也是整个布线工程中不可或缺的一部分。那么，电缆桥架安装的标准是什么呢？

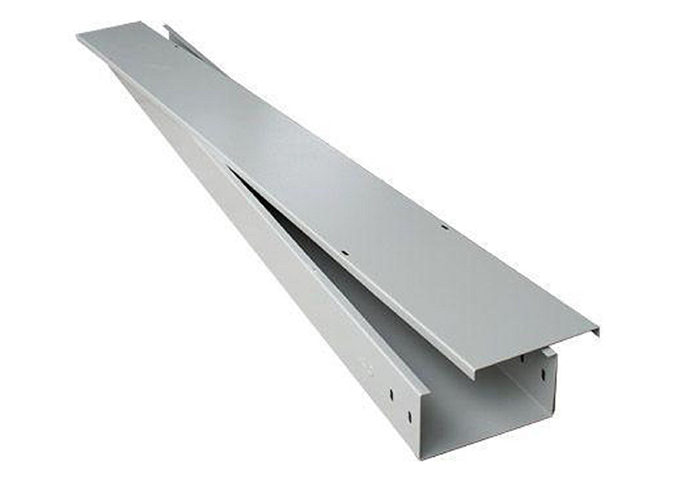

电缆桥架配件：

配套连接件(用于连接两个桥架)。螺钉(用于固定)。盖板扣(固定盖板)盖板(覆盖桥架)。还有接地线。

安装电缆桥架时需要准备的工具：

手套、扳手或老虎钳

配有6厘米或8厘米的国标螺丝，安装时可使用相应的扳手。

电缆桥架安装步骤1：将两个槽端对端，放在一起。拿好螺丝和连接件。注意戴手套。

电缆桥架安装步骤2：将连接器对齐线槽上方的孔。小型线槽只有一排孔。安装非常简单。我会徒手展示。安装时应戴手套，以免划伤。

电缆桥架安装步骤3：将螺钉拧入孔中，拧紧一点。我用手拧。拧紧时，每个人都应该用扳手

这里需要注意的是：螺钉必须从内到外安装，不能从外到内安装，如果从外到内安装，在穿过电缆时，会对电缆造成损坏和磨损。

嗯，就这么简单。我在地上示范你。这通常安装在天花板上。注意空气安装的预防措施，安全第一。

电缆桥架安装规范标准：

1.1 适用于电压10KV以下一般工业和民用建筑电缆、桥架安装和桥架内电缆敷设。

1.2 电缆桥架安装和桥架内电缆敷设应按批准的设计文件施工。

1.3 由支撑、吊装和支架支撑的托盘（槽）或梯子直线段和弯曲非直线段组成。敷设电缆的刚性结构系统为电缆桥架。

1.4 金属电缆桥架及其支架必须接地（PE）或接零（PEN）必须符合下列规定：

1.金属电缆桥架和支架的总长度应不少于2个和接地（PE）或接零（PEN）干线连接；

2。铜芯接地线专用于非镀锌电缆桥架间连接板两端的跨接线，接地线最小允许截面积不小于4mm2；

3镀锌电缆桥架之间的连接板两端不跨接地线，但连接板两端不少于两个带防松螺帽或防松垫圈的连接固定螺栓。

1.5 电缆敷设严禁有绞绞、铠装压扁、护套断裂、表面严重划伤等缺陷。

1.6 电缆桥架有防火要求的，应采取防火隔离措施。

安装电缆桥架前的注意事项：

1、戴防护手套，穿劳保鞋，这是铁片，而且只有几毫米厚，小心划伤手。

2、安装时请采取施工防护措施。

以上就是云南桥架厂家给大家介绍关于安装规范的相关知识。
