具体实施方式

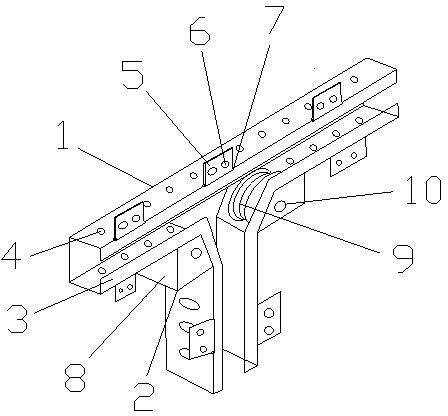

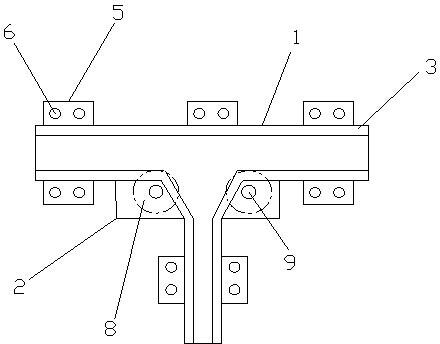

[0015] 参阅图 1- 图 3 所示,一种高承载电缆桥架,包括支架 1 和压轮装置 2,所述压轮装置 2 位于支架 1 的转角处,所述压轮装置 2 设置有一个以上,所述支架 1 包括挡片 3 和固定件 5,所述挡片 3 位于支架 1 的两边开口处、并与支架 1 相固定,通过挡片 3 将支架 1 内部的
电线电缆阻挡起来,挡住脱离支架1,所述固定件5 设置有一个以上,所述固定件5 上包括螺纹孔 6 和铰轴 7,所述固定件 5 上设置有两个螺纹孔 6,所述铰轴 7 连接固定件 5 和支架 1,通过固定件 5 将支架 1 固定在墙壁上,同时由于铰轴 7,能够使固定件 5 根据不同的墙壁面进行调节固定方式,使支架 1 与墙壁相固定,所述压轮装置 2 包括有压轮箱 8,所述压轮箱 8内设置有压轮 9 和转轴 10,所述转轴 10 贯穿压轮 9 并与压轮箱 8 相固定,通过压轮 9 能够使电线电缆在支架 1 内移动更加方便,同时有也避免电线电缆与支架 1 内转角处处于摩擦状态,避免电线电缆受到磨损。
[0016] 所述支架 1 的转角处皆设置有两个压轮装置 2,有利于避免电线电缆在安装过程中出现磨损情况。
[0017] 所述支架 1 上设置有减料孔 4,能够减少材料的消耗,同时通过减料孔 4 增大支架1 的承受力。
[0018] 所述固定件 5 位于支架 1 开口处的上方,有利于将支架 1 开口处与墙壁相固定。
[0019] 所述压轮 9 上设置有减压胶圈,能够使电线电缆与压轮 9 处于软接触状态,能够防止电线电缆在转弯处出现磨损和打折情况。
[0020] 本实用新型的新型一种高承载电缆桥架在使用时,将电线电缆放置到支架 1 内,
通过挡片 3 将其阻挡,防止脱离,最后通过固定件 5 将支架 1 固定在墙壁上。
[0021] 本实用新型的有益效果是 :由于设置有挡片,通过挡片能够防止电线电缆脱离支架,由于设置有固定件,能够将支架固定在墙壁上,由于设置有减料孔,通过减料孔有利于降低电缆桥架的制造材料,同时能够增大支架的承受力度,由于设置有压轮装置,能够避免电线电缆在弯角处受到磨损或者折叠的情况。
[0022] 以上所述,仅为本实用新型的具体实施方式,但本实用新型的保护范围并不局限于此,任何不经过创造性劳动想到的变化或替换,都应涵盖在本实用新保护范围为准。
